EN03
單片機芯片特性:
EN03專用芯片-小米手機電池保護碼片，是專用的控制器,是一個集高速、體積小、低功耗和抗高噪聲一體的靜態CMOS單片機芯片。帶有64Byte EEPROM, 集成CMOS 靜態設計方案。
專用于小米手機系列電池保護板碼片，由控制器EN03，通過數據通信為主機傳遞相關信息。識別電池真?zhèn)危瑥亩o予手機是否正常開機，性能十分穩定，適應各種工作溫度環境使用，無丟碼無死碼現象。
EN03（ASCII-IC）芯片功能特點：
◆ 完全CMOS 靜態設計 ◆ 工作電壓：2.2V――6.0V ◆ 工作頻率：0~20MHZ ◆ IC的DA0腳在接收到三組數據中任何一組時， 其會相應地發送與之對應的數據組 ◆ 數據通訊協議：自定義特殊傳輸串口形式 ◆ 數據傳輸波特率：300 | ◆ 小體積貼片封裝。 ◆ 靜態功耗： 4.0V時，IC靜態功耗是8.5UA以下，保護板靜態功耗是12UA以下； 3.5V時，IC靜態功耗是7.5UA以下，保護板靜態功耗是9UA以下； （該功耗對于手機電池的耗電可忽略不計，以1000mah的電池為例， 該電池保護板一個星期耗掉電池電量僅占1%） |

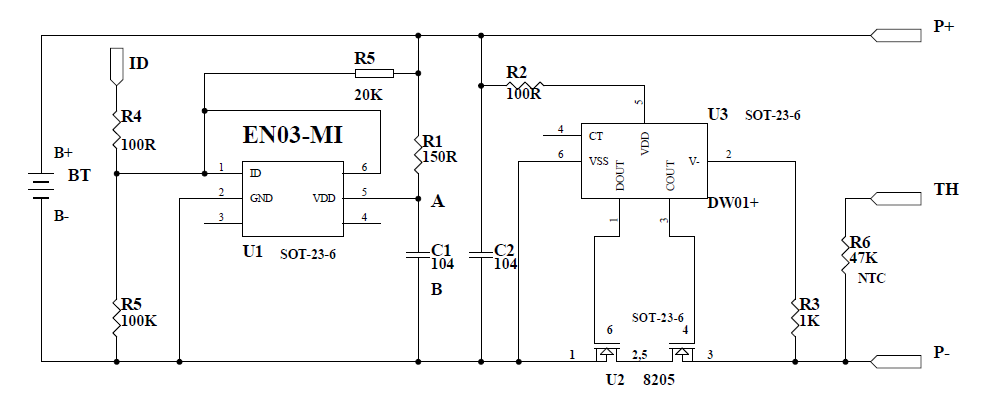

EN03（ASCII-IC）芯片應用電路：（手機電池充放電保護）
ASCI_IC 型號EN03為處理器IC，DW01為鋰電池保護IC，8205S為mos管，整個電路主要通過ID腳與外界進行數據通信, 注：碼片IC-EN03第1腳和第6腳短接；P+為直流電源正極，P-為直流電源負，對DW01，5 腳為電源，6 腳接地，1、3 腳為OC,OD 腳，控制雙MOS 管8205s，2 腳為CS 腳，J2 為鋰電池，正極接P+，負極接B-,數據腳DATA 和PS 腳與主機連接。
EN03單片機芯片應用說明：專用于小米系列電池保護板碼片,支持手機型號:小米2A，紅米,NOTE米機。
想要了解更多EN03單片機詳細信息，請下載EN03單片機數據手冊查看。
