液化石油氣是在我們平常烹飪使用的燃氣之一，安全使用的情況下不會發生意外。如果由于疏忽，有漏氣的可能。在這種情況下，如果在早期階段未檢測到泄漏，則可能造成巨大的損害。英銳恩單片機開發工程師們分享了一個基于PIC單片機開發的液化石油氣報警器方案（本示例方案使用PIC18F4550單片機）。

我們已將MQ系列氣體傳感器與PIC18F4550單片機連接。液化石油氣氣體傳感器的輸出不需要任何放大，因此在此單片機方案中我們不使用放大器。氣體傳感器的輸出電壓直接提供給PIC18F4550單片機。

PIC18F4550單片機可以從傳感器中讀取模擬電壓，因此在本方案中不需要使用模數轉換器IC。而且PIC18F4550可以讀取8個模擬輸入，在這8個輸入中，我們為液化石油氣氣體傳感器使用了一個模擬輸入引腳。

PIC單片機讀取液化石油氣傳感器的輸出，由于內置的模數轉換器，該輸出已轉換為數字格式。

如果該值高于某個危險級別，則PIC18F4550單片機將打開蜂鳴器。我們在這個方案中使用了壓電蜂鳴器。如果檢測到液化石油氣泄漏，此蜂鳴器有助于發出智能警報。

我們還在此方案中提供了一個中繼。繼電器和蜂鳴器將同時打開。這是一個SPST繼電器，表示單推單擲繼電器。該繼電器可用于控制/激活任何交流或直流設備。目前，英銳恩單片機方案中，僅提供了一個12伏的小型蜂鳴器。但是，用戶可以在繼電器的輸出端連接任何大的警報。在該方案中，保留了繼電器的輸出端連接，該繼電器可用于打開任何風扇或鼓風機。因此，如果檢測到液化石油氣泄漏，則此風扇或鼓風機可以減少周圍環境中的氣體含量。

在這個小型方案中實施了液化石油氣泄漏檢測儀和智能警報指示系統。在這個基于PIC單片機的方案中，我們已經完成了與PIC單片機的液化石油氣氣體傳感器接口。

液化石油氣氣體泄漏值在LCD顯示屏上以百分比顯示。我們已使用16x2字母數字LCD顯示屏。每當傳感器值超過極限時，此LCD顯示屏就會顯示消息“檢測到液化石油氣氣體泄漏”。此方案的液晶顯示器是可選的，可以不用配備，因為該單片機方案也可以在沒有液晶顯示器的情況下進行操作。

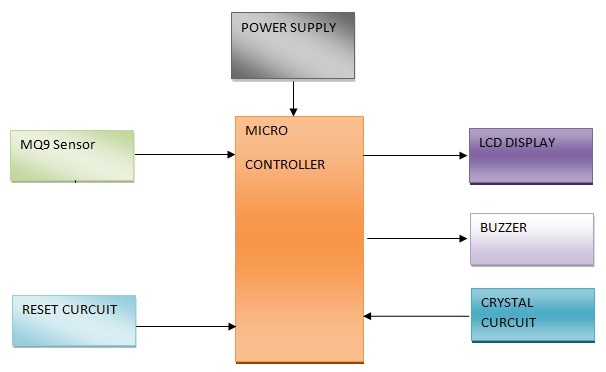

二、方案框圖：

該單片機方案可以使用12伏電池或12伏或以上的變壓器供電，甚至可以在交流或直流適配器上運行。我們為此方案提供了15伏變壓器，當然也可以使用12伏電池或適配器來代替變壓器。

三、該方案的優勢和應用：

（1）這個小型方案的主要優勢是其低成本。市場上有很多液化石油氣泄漏檢測儀價格昂貴，因此沒有廣泛使用。
（2）安裝后，此方案無需任何維護。
（3）由于液化石油氣被廣泛應用，該方案適用范圍廣闊。
